概念：計數故障指符合GB3836.4-2010標準結構要求的電氣設備的部件上出現的故障;非計數故障指不符合GB3836.4-2010標準結構要求的電氣設備的部件上出現的故障。

舉個例子

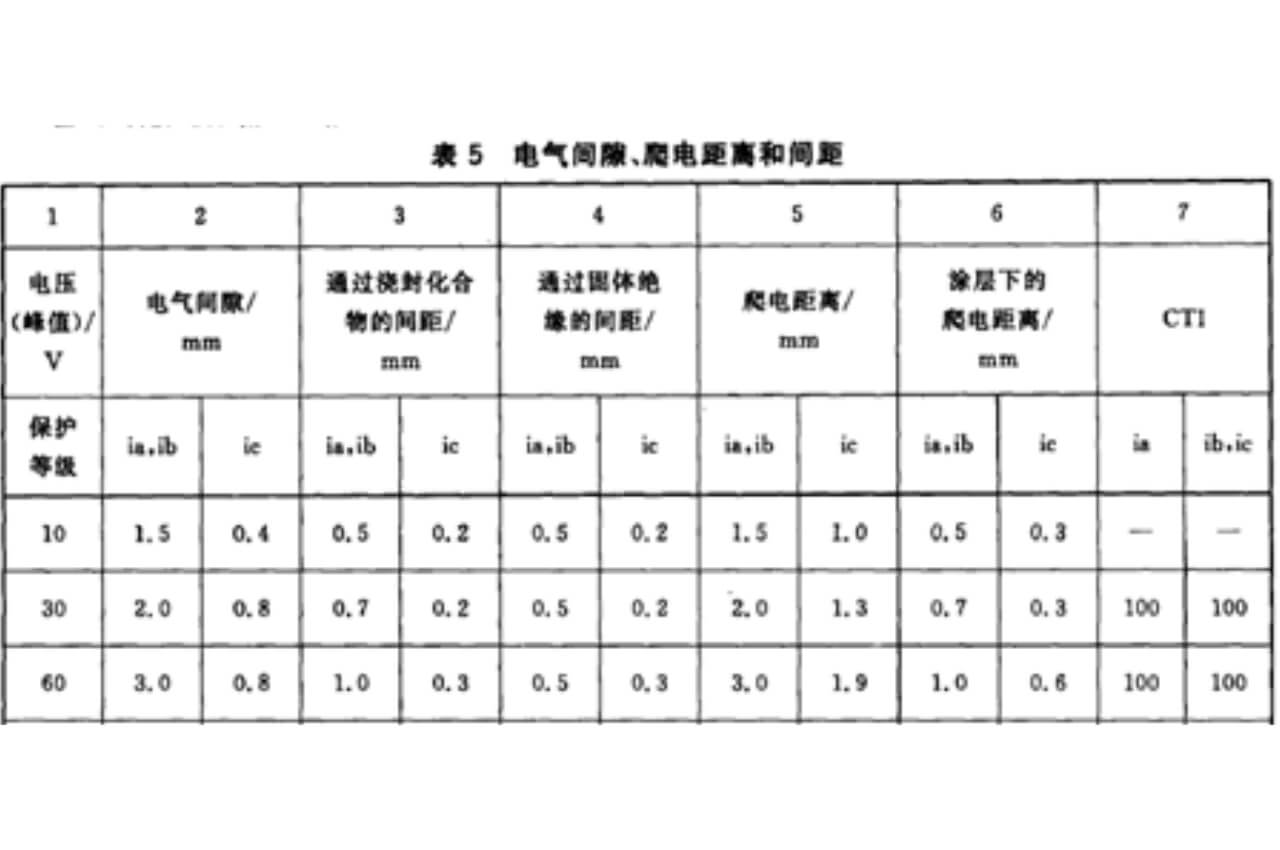

以表5中10V為例，對于PCB的電氣間隙要求“ia”和“ib”保護等級對應表5第2列的電氣間距為1.5mm，若間距小于1.5mm，且大于等于其1/3(0.5mm)，且對本質安全性能造成損害，則應認為是計數短路故障。若間距小于0.5mm，且對本質安全性能造成損害，則應認為是非計數短路故障。

若PCB可按照涂層下的爬電距離評估，則10V對應表5第6列涂層下的爬電距離，要求“ia”和“ib”保護等級對應間距為0.5mm，若間距小于0.5mm，且大于等于其1/3(0.17mm)，且對本質安全性能造成損害，則應認為是計數短路故障。若間距小于0.17mm，且對本質安全性能造成損害，則應認為是非計數短路故障。

同理，對于電壓符合30V的間距要求按照表5規定的認定計數故障和非計數故障。

計數故障和非計數故障是本安設備的重要概念，充分理解間距的計數故障和非計數故障，在對本質安全電路的分析中發揮著重要的作用。只有對本安設備檢測的故障做到合理分析，面對復雜產品的檢測方式才能恰到好處，既優化檢測方案又嚴謹把關。
