透明件作為防爆產(chǎn)品的外殼部分，如：防爆燈具的燈罩，防爆電氣設(shè)備的觀察窗等，經(jīng)常會有測試不合格的現(xiàn)象發(fā)生，本章重點講解透明件測試不合格的主要原因及改進(jìn)措施。

本測試內(nèi)容來自盛鼎防爆檢測中心

透明件分類

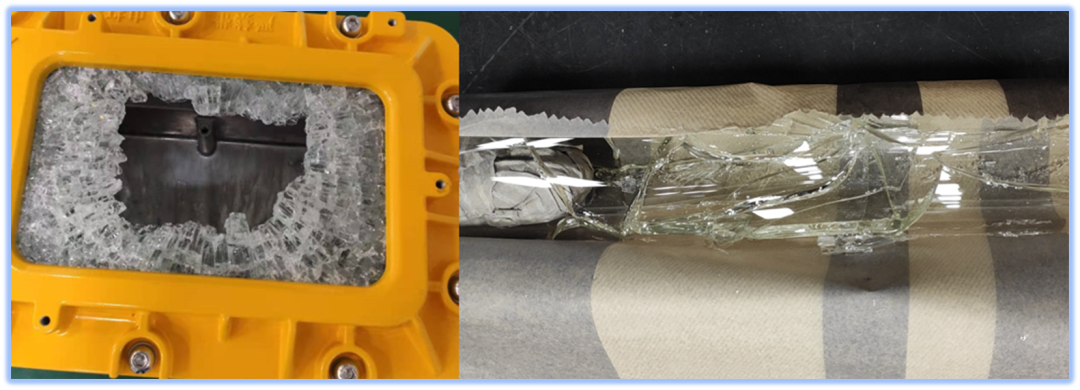

1、玻璃透明件：

優(yōu)點：性能穩(wěn)定，可靠，耐高溫，透光性好。

缺點：由于受力大、受熱不均勻或內(nèi)部雜質(zhì)顆粒尺寸控制失當(dāng)?shù)仍颍可a(chǎn)會有自爆現(xiàn)象發(fā)生。

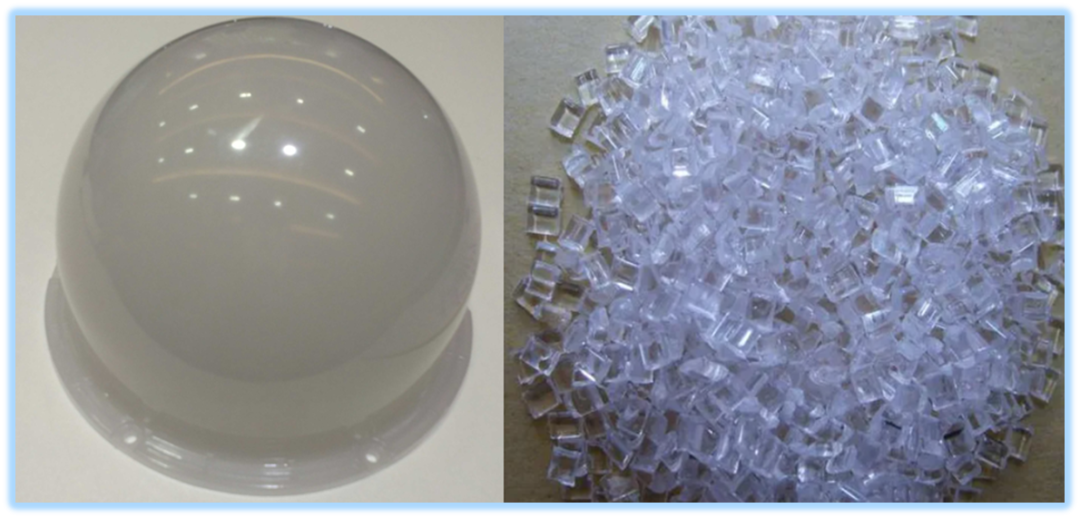

2、塑料透明件：

優(yōu)點：成本低、重量輕。

缺點：認(rèn)證要求多，試驗不易通過。

透明件是外殼部分強(qiáng)度相對較弱的部件，測試不合格常有發(fā)生，所以透明件的選擇及安裝，直接影響到產(chǎn)品的防爆安全性能。

透明件涉及到的測試項目

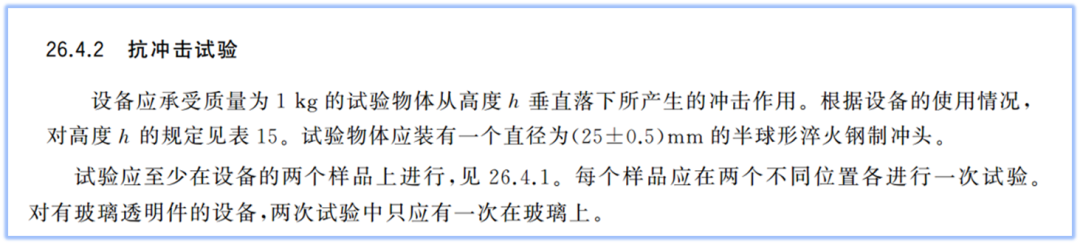

1、抗沖擊試驗

測試方法：設(shè)備應(yīng)承受質(zhì)量為1kg的試驗物體從高度h 垂直落下所產(chǎn)生的沖擊作用。試驗應(yīng)至少在設(shè)備的兩個樣品上進(jìn)行,對有玻璃透明件的設(shè)備,兩次試驗中只應(yīng)有一次在玻璃上。

測試設(shè)備：球落沖擊試驗裝置。

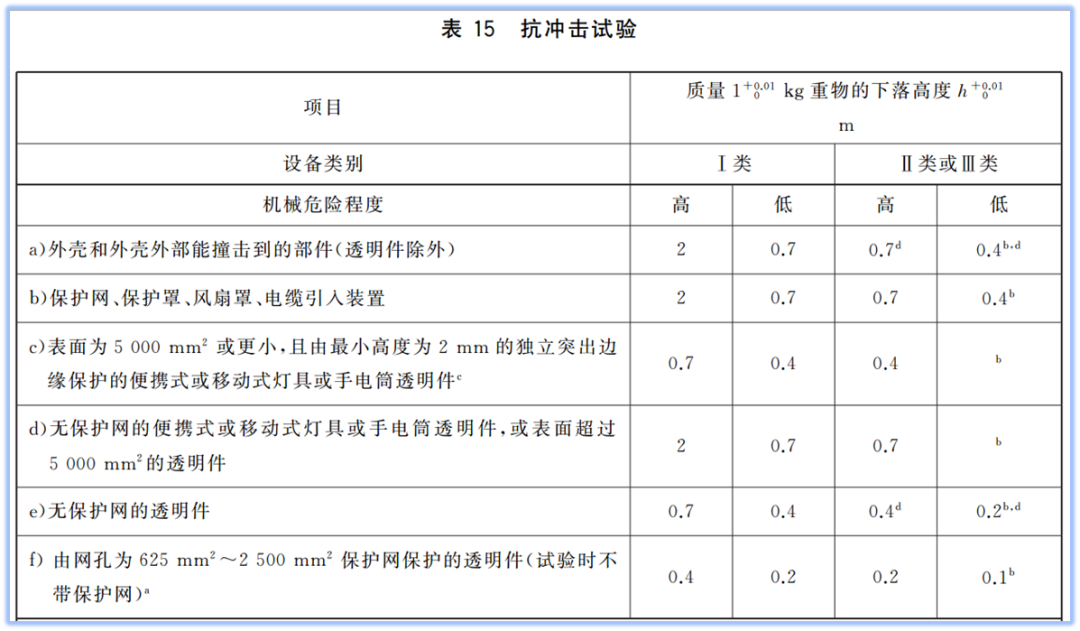

合格判定：按標(biāo)準(zhǔn)要求試驗后，玻璃不應(yīng)碎裂，破損。

2、動壓試驗/靜水壓試驗

A、動壓試驗

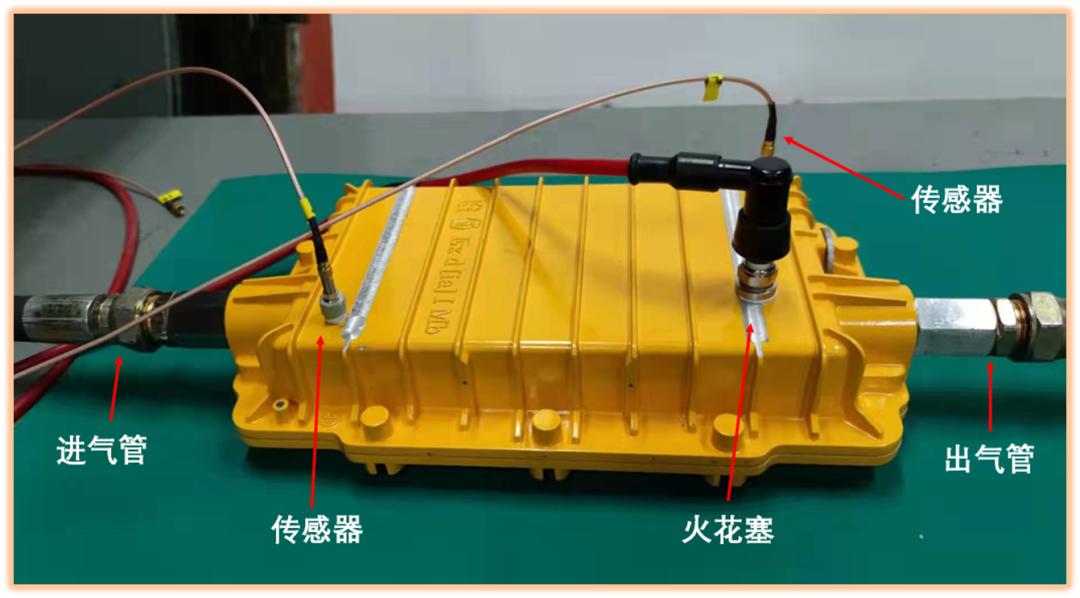

測試方法：透明件與外殼作為一個整體，先將設(shè)備外殼打孔，放置在爆炸試驗罐中，并接入火花塞、傳感器、進(jìn)氣管、出氣管，按標(biāo)準(zhǔn)要求充入爆炸性混合氣體，然后點燃進(jìn)行試驗。

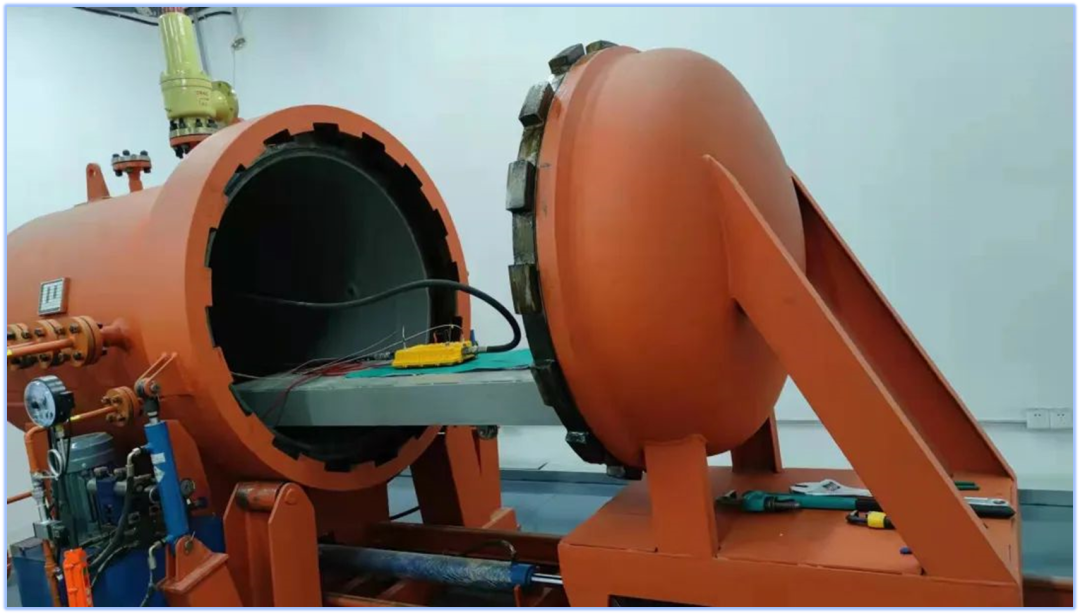

測試設(shè)備：爆炸試驗罐。

合格判定：試驗后，若產(chǎn)品未發(fā)生影響防爆型式的永久性變形或損壞，且接合面任何部位的間隙都不應(yīng)有永久性的增大，則認(rèn)為試驗合格。

B、靜壓試驗

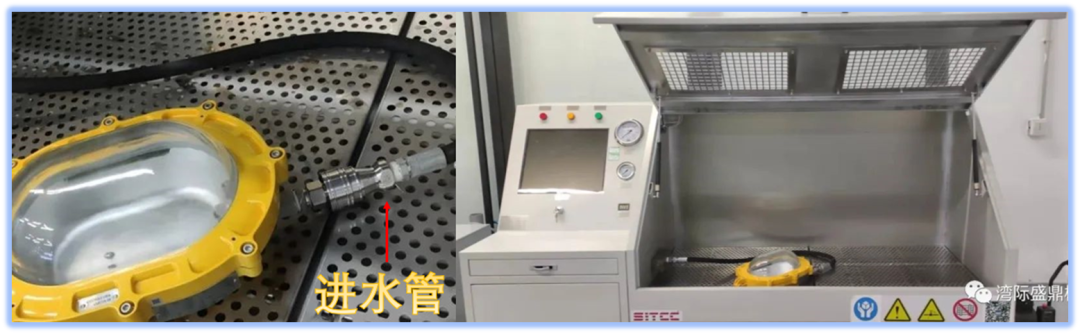

測試方法：透明件與外殼作為一個整體，在靜水壓測試設(shè)備中接好進(jìn)水管，按標(biāo)準(zhǔn)要求施加相應(yīng)的壓力進(jìn)行試驗，保壓時長至少10S。

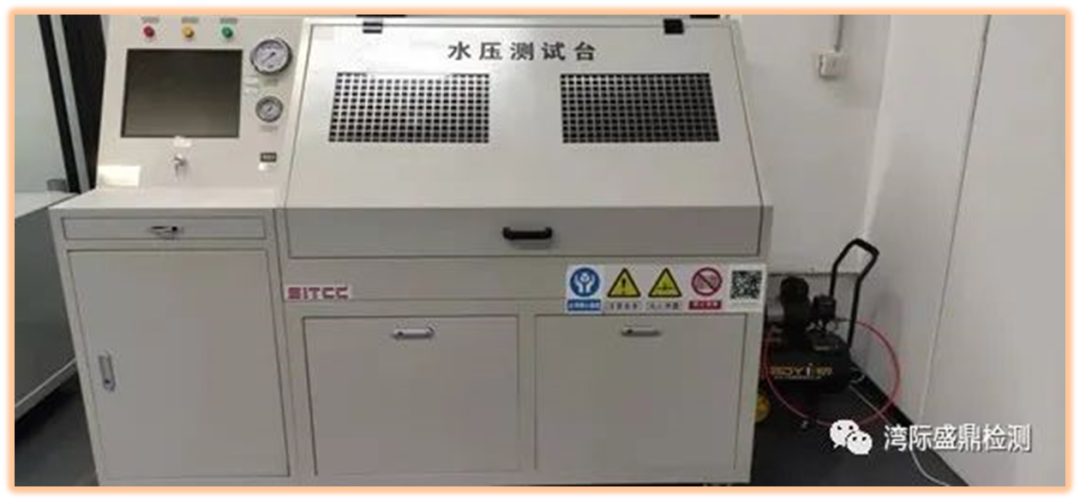

測試設(shè)備：靜水壓測試設(shè)備。

合格判定：外殼（含透明件）無滲漏、無影響隔爆性能的損壞并未發(fā)生永久變形為合格。

C、光老化試驗（塑料材質(zhì)）

測試方法：標(biāo)準(zhǔn)尺寸為?(80±2)mm*(10±0.2)mm*(4±0.2)mm的6根試棒在一個用氙燈和模擬太陽光過濾系統(tǒng)的曝光室中不循環(huán)曝光試驗，測試時間1000h-1025h。

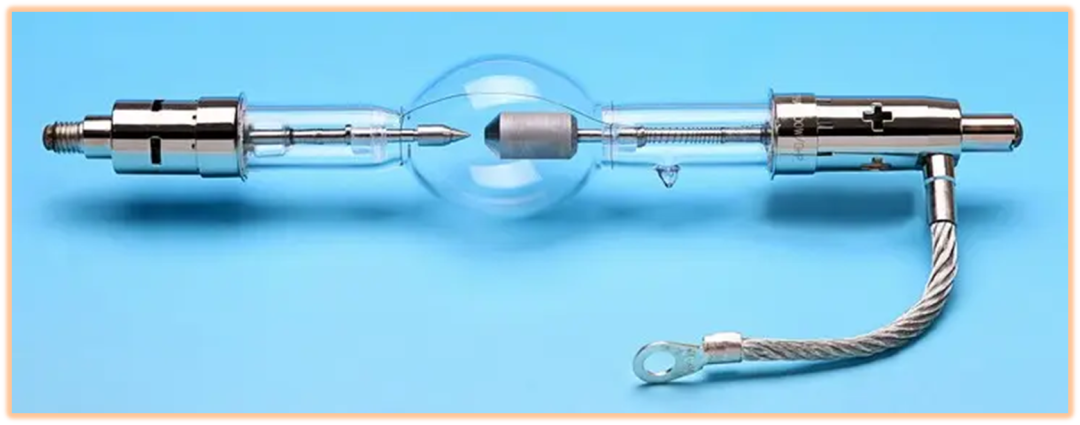

測試設(shè)備：氙燈，封閉的測試室。

合格判定：光照后的樣品不允許超過3根試棒斷裂，且彎曲強(qiáng)度為試驗前樣品的50%以上。

D、表面電阻試驗（塑料材質(zhì)）

測試方法：

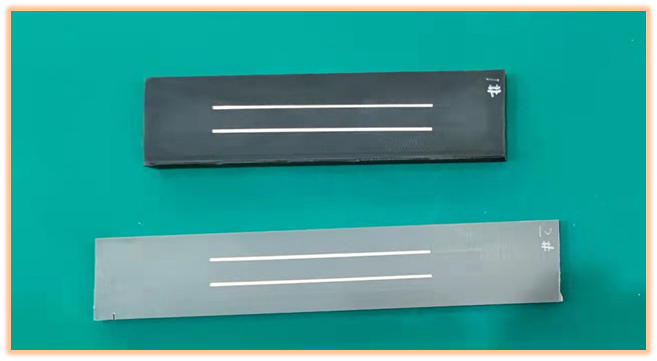

• a.在測試試件的表面用導(dǎo)電漆涂兩條平行的電極，試件用蒸餾水擦凈，然后用異丙基乙醇清洗。在溫度（23±2）℃，濕度（50±5）%環(huán)境下，放置24h，不得用水觸摸。
• b.在兩極間施加（500±10）V的直流電壓，歷時（65±5）s。

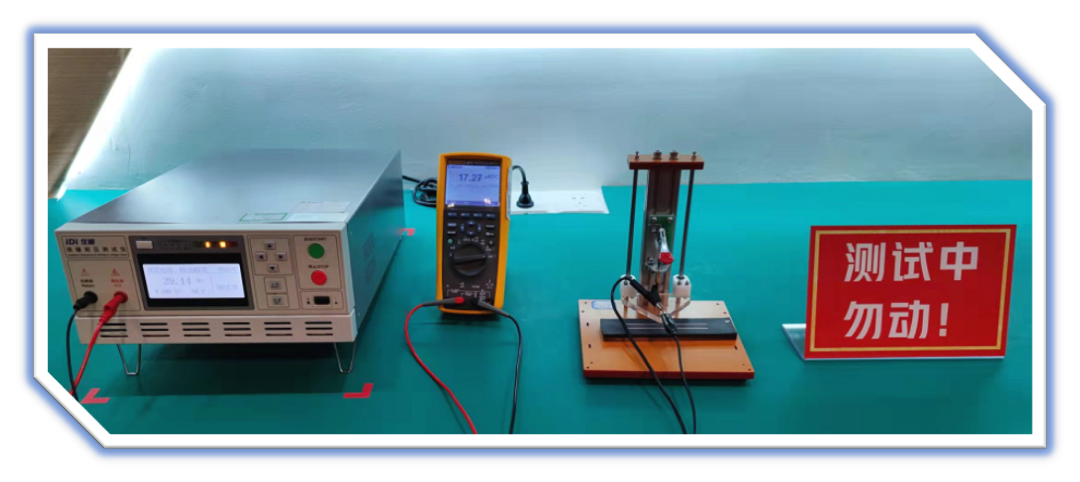

測試設(shè)備：耐壓測試儀，測試試件工裝。

合格判定：試件的表面絕緣電阻≤10⁹Ω。
