平面接合面、止口接合面的平面部分或圓弧接合面通常會被緊固件分隔(參考隔爆型設備緊固件技術要求)，在設計和計算隔爆接合面最短通路“l”時，會有一些注意事項，簡單介紹如下：

?“l”都是從外殼內部到光孔的距離?

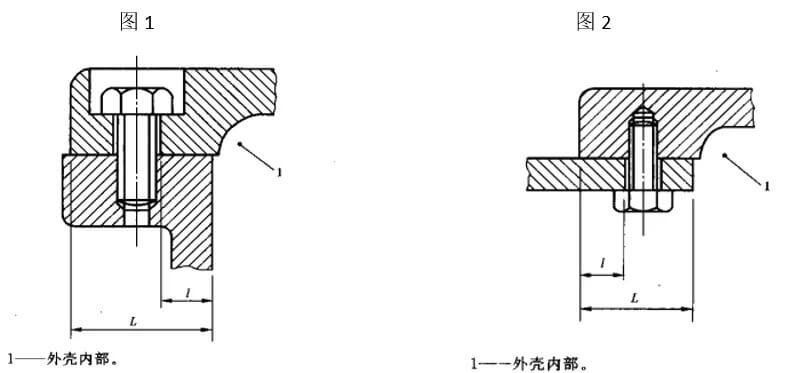

如圖1，光孔在外殼外部，l?值為光孔與外殼內部之間的距離。如圖2，光孔在外殼內部，l?值為光孔與外殼外部之間的距離。

止口接合面的“l(fā)”

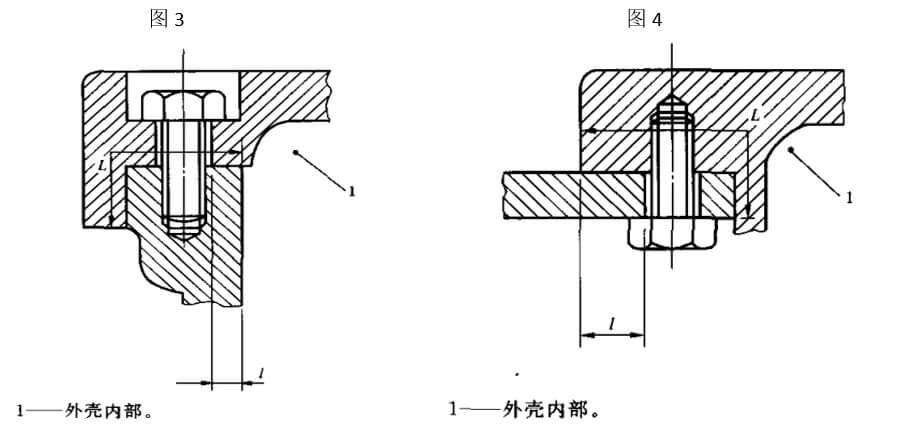

如圖3，光孔在外殼外部，距離?l?是外殼內部與孔之間的平面部分寬度。如圖4，光孔在外殼內部，距離?l?是光孔與外殼外部之間的平面部分寬度。

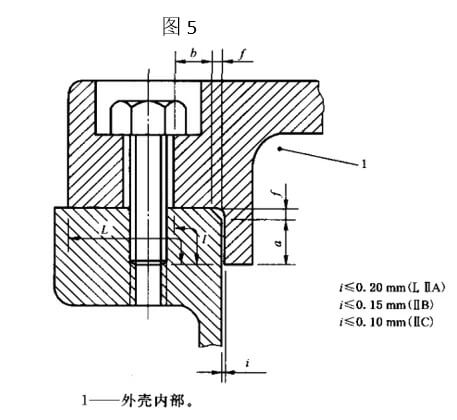

如圖5，距離?l?由下列條件確定：

—如果 f 不大于1 mm，圓筒部分的間隙對于 I 類和 ⅡA 類電氣設備不大于0.2 mm，對于ⅡB 類電氣設備不大于0.15 mm，對于 ⅡC 類電氣設備不大于0.1 mm，則為圓筒部分的寬度 a 與平面部分寬度 b 之和；

如果上述任一條件不符合，則僅是平面部分寬度 b 。

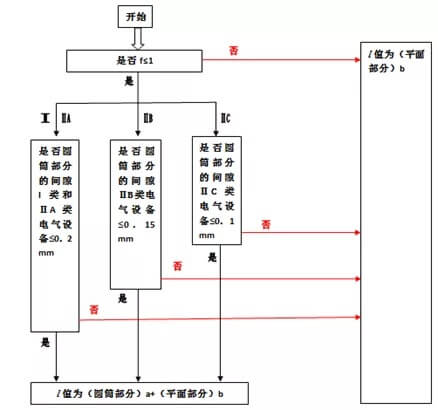

確定圖5止口接合面的?l?值的流程

以上介紹了隔爆接合面最短通路“l”，在產品設計和日常測量時，需要特別注意，否則會影響產品通過防爆認證的成功率。
