很多朋友不清楚防爆電氣工程項目在設計階段需要注意什么，今天盛鼎防爆檢測中心從四個方面為大家詳細的講解，分別是：爆炸危險區域劃分圖、施工圖設計、爆炸性環境電氣設備的設計、爆炸性環境電氣線路的設計，下面是詳細內容。

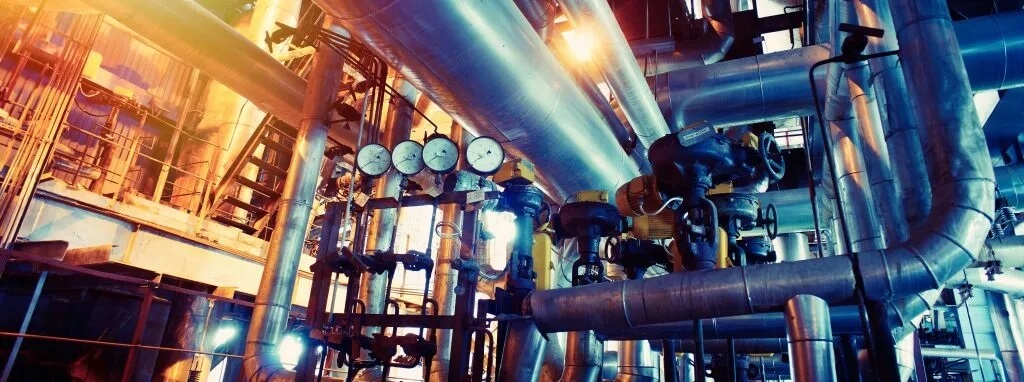

1.所有生產、加工、處理、轉運或儲存過程中出現或可能出現爆炸危險環境的新建、擴建和改造工程都應進行危險區域劃分和電力裝置設計。
2.爆炸危險區域劃分圖”作為在該區域范圍內的電氣設備的選型依據，為保證圖紙的深度，建議符合以下要求。
3設計圖紙必須經過三級審核并形成簽字蓋章版。
1.施工圖設計應根據已批準的初步設計進行編制，內容以圖紙為主，應包括封面、圖紙目錄、設計施工說明。
2.施工圖設計文件的深度應滿足：能據以編制施工圖預算、能據以安排材料采購和工廠制作、能據以進行施工和安裝、能據以進行工程驗收。
3.封面應列明工程名稱、設計單位全稱、設計出圖日期。
4.根據圖紙表達內容的不同進行分類編碼，確立代號應按順序排列，應能清楚地反映各張圖紙說明的內容。表達內容有：圖名、圖號、檔案號及圖紙修改版號次。
1.安裝電氣設備房間的出口宜通向非爆炸危險區域的環境。
2.設備銘牌易制造成永久固定，銘牌信息醒目且具備防腐性能。
3.防爆電氣設備的母線、接線腔等應采用增安型結構，產生火花的（如開關、接觸器）腔體采用隔爆結構。設備采用模塊結構，任意組合各種形式，各種回路可以自由選擇。
4.設備緊固件（包括固定件和接地連接件）應具備放松和防腐性能。
5.設備的進、出線口均應位于設備的底部，且引入口處采用加裝獨立式電纜引入裝置的安裝方式，所有獨立的電纜引入裝置包括備用引入口的封堵元件應經過防爆認證或取得防爆合格證。設備進出線口數量及電纜引入裝置的規格、型號等應滿足現場需要。
6.除本安電路外，爆炸環境的電氣線路和設備應裝設過載、短路和接地保護，不可能產生過載的電氣設備可不裝設過載保護。爆炸環境的電動機除按國家現行有關標準的要求裝設必要的保護外均應裝設斷相保護。如果電氣設備的自動斷電可能引起比引燃造成的危險更大時，應采用報警裝置代替自動斷電裝置。
7.對于可燃物質比空氣重的爆炸性氣體環境，位于爆炸危險區附加2區的變電所、配電所和控制室的電氣和儀表的設備層應高出室外地面0.6m。
8.具體安裝要求參照GB 50257-2014和GB/T 3836.15-2017的相關要求。
1.全廠所有的防爆電氣設備的連接推薦盡可能采用電纜布線的方式，以便安裝及后期的檢維修方便，若有震動、摩擦、強腐蝕等情況不可避免時，應進行局部或部分區域的鋼管保護。
2.在爆炸環境內，低壓電力、照明線路采用的絕緣導線和電纜的額定電壓應高于或等于工作電壓，且U0/U不能低于500V。
3.在爆炸危險區域內，除在配電盤、接線箱或金屬導管配線系統內，無護套的電纜不應作為供配電線路。
4.在1區內應采用銅芯電纜；除本質安全電路外，在2區內宜采用銅芯電纜，當采用鋁芯電纜時，其截面積不得小于16mm2，且與電氣設備的連接應采用銅-鋁過渡接頭。敷設在爆炸性粉塵環境20區、21區以及22區內有劇烈震動的區域的回路，均應采用銅芯絕緣導線或電纜。
5.在架空、橋架敷設電纜時電纜宜采用阻燃電纜。當敷設方式采用能防止機械損傷的橋架方式時，塑料護套電纜可采用非鎧裝電纜。當不存在會受鼠蟲等損害情形時， 2區、22區電纜溝內敷設的電纜可采用非鎧裝電纜。
6.電氣線路宜在爆炸危險環境較小的環境或遠離釋放源的地方敷設，并符合下列規定：
7.爆炸危險場所電氣連接嚴禁中間接頭。
8.當電纜或導線的終端連接時，電纜內部的導線如果為絞線，其終端應采用定型端子或接線鼻進行連接。鋁芯絕緣導線或電纜的連接與封端應采用壓接、熔焊或釬焊與設備（照明燈除外）連接時，應采用銅-鋁過渡接頭。
