外殼防護等級也叫IP代碼，在防爆領域中表示防塵防水等級標志，現執行標準為《GBT4208-2017》，相當于IEC 60529-2013，由國家標準化管理委員會發布。灣際盛鼎檢測按此標準建立了IP防塵防水試驗室，嚴格按照國家標準執行型式試驗，并頒發CNAS檢測報告。

由于標準過于繁瑣，這里就不做詳細的介紹了，我會將GBT4208-2017《外殼防護等級(IP代碼)》的現行標準放在文章最后，需要的朋友可以自取。

今天我們主要從防塵和防水兩個方面簡單對IP代碼進行介紹!

防塵代碼

• IP1X：對手背接近危險部件的防護，試驗要求使用50±5N的力，使用直徑50mm的球形試驗器具不應完全進入設備外殼內部;
• IP2X：是對手指接近危險部件的防護，試驗要求使用30±3N的力，使用直徑12.5mm球形試驗器具完全進入設備外殼內部;
• IP3X：表示對于工具接近危險部件的防護，試驗要求使用3±0.3N的力，使用直徑2.5mm試驗器具不應完全進入設備外殼內部;
• IP4X：表示對于金屬線接觸危險部件的防護，試驗要求1±0.1N的力，使用直徑1.0mm試驗器具不應完全進入設備外殼內部;
• IP5X：對粉塵的防護，試驗要求粉塵進入設備外殼內部不得影響設備的正常運行和安全;
• IP6X：表示無粉塵的進入設備外殼內部。

防水代碼

• IPX1：表示對垂直方向滴水的防護，被試設備放置于水平支撐臺上，支撐臺的轉速為1r/min，偏心距大約100mm，滴水量為1+0.5mm/min，試驗時間10min，試驗要求垂直方向滴水應無有害影響。當外殼面積比較大時可分成幾個部分進行試驗，每個部分的大小應保證滴水設備完全可以將其覆蓋。
• IPX2：表示在外殼傾斜15°時對垂直方向滴水的防護，試驗要求外殼傾斜15°放置，支撐臺不轉動，被試外殼應在四個方向上個試驗2.5min，試驗總時間為10min，滴水量為3+0.5mm/min，垂直方向滴水應無有害影響。
• IPX3：表示對淋水的防護，試驗可以使用擺管或淋雨噴頭，使用擺管時要求中心點兩邊各60°有噴口，使用未打孔支撐臺，被試樣品外殼到噴嘴最大200mm，水流量為(0.07±0.0035)L/min乘以孔數，試驗5min，然后轉動樣品90°，再試驗5min，總試驗時間10min。使用淋雨噴頭試驗時總時間為1min/m2，最少為5min，水量為(10±0.5)L/min，試驗時要安裝帶平衡重物的擋板。要求外殼在垂直面60°范圍內淋雨應無有害影響。
• IPX4：表示對于濺水的防護，試驗可以使用擺管或淋雨噴頭，使用擺管時要求中心點兩邊各180°有噴口，使用打孔支撐臺，被試樣品外殼到噴嘴最大200mm，水流量為(0.07±0.0035)L/min乘以孔數，總試驗時間10min。使用淋雨噴頭試驗時總時間為1min/m2，最少為5min，水量為(10±0.5)L/min，試驗時不安裝帶平衡重物的擋板，要求外殼在垂直面180°范圍內淋雨應無有害影響。
• IPX5：表示對噴水的防護，試驗使用內徑6.3mm的噴嘴，水量為(12.5±0.625)L/min，被試樣品外殼到噴嘴2.5m~3m，試驗時間為1min/m2，總時間最少3min，要求對外殼各方向噴水無有害影響。
• IPX6:表示對強烈噴水的防護，試驗使用內徑12.5mm的噴嘴，水量為(100±5)L/min，被試樣品外殼到噴嘴2.5m~3m，試驗時間為1min/m2，總時間最少3min，要求對外殼各方向噴水無有害影響。
• IPX7：表示對短時間浸水的防護，試驗要求將設備浸入規定壓力的水中，樣品高度小于等于850mm的樣品的浸水深度為樣品底部到水面距離1m，樣品高度大于850mm的樣品的浸水深度為樣品頂部到水面距離150mm，水溫與樣品的溫差不大于5K，試驗時間30min，試驗后外殼進水量不致達有害程度。
• IPX8：表示對持續浸水的防護，試驗要求將設備浸入規定壓力的水中經規定的時間后外殼進水量不致達有害程度，試驗的浸水深度、試驗時間有生產廠和用戶協商確定，試驗條件不得低于IPX7的要求并且要考慮實際使用中外殼持續潛水的要求，試驗后外殼進水量不致達有害程度。
• IPX9：和9k表示對高溫、高壓噴水的防護，對于小型外殼(最大尺寸不超過250mm)，樣品安裝在試驗箱內的支撐臺上，轉速(5±1)r/min，噴射角度為0°、30°、60°、90°，每個位置的試驗時間為30s。對于大型外殼(最大尺寸超過250mm)，樣品按照預期使用的方式安裝，保證外殼的全部外表面都會被噴射，樣品到噴嘴的距離為(175±25)mm，試驗時間為1min/m2，噴水水溫(80±5)℃，水量為(15±1)L/min，要求對外殼各方向噴高溫高壓水無有害影響。

試驗展示

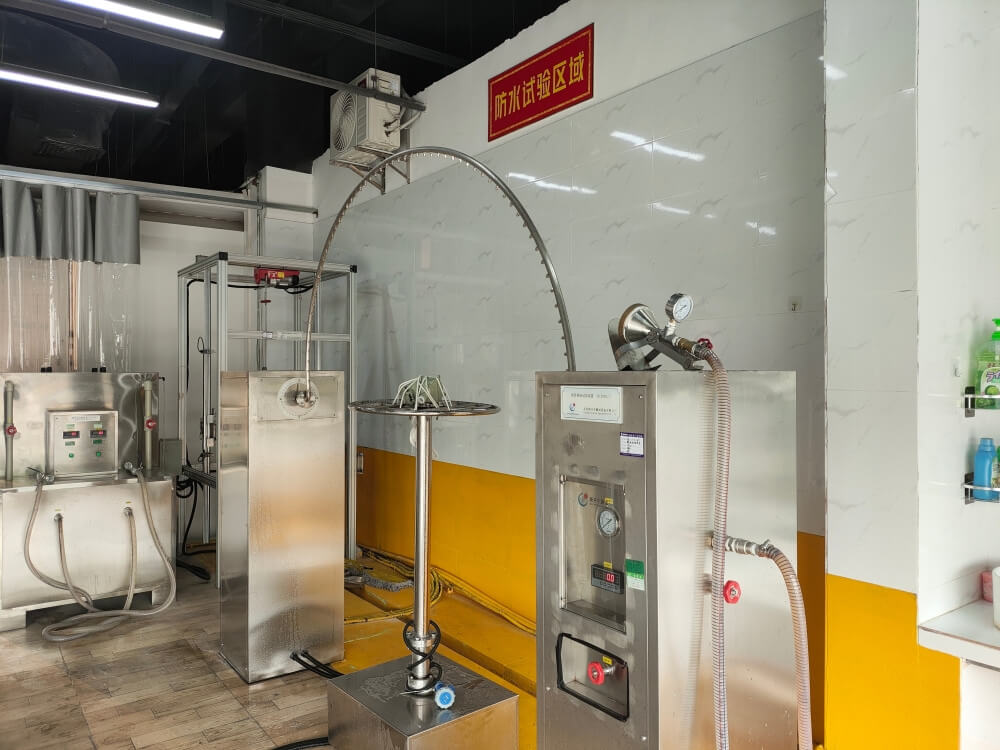

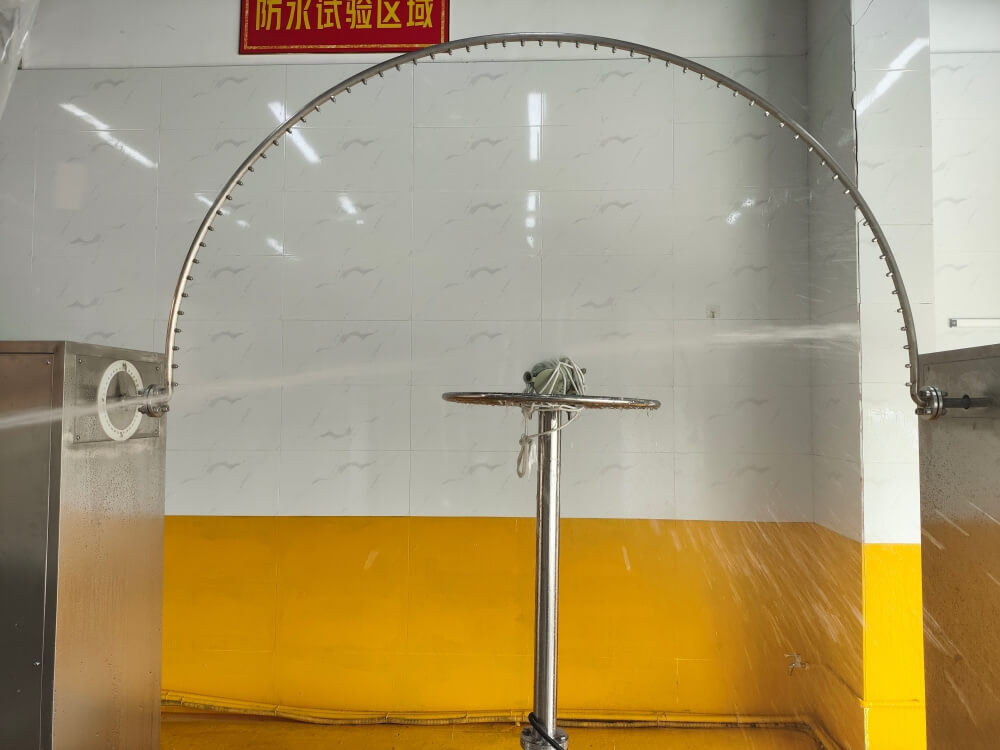

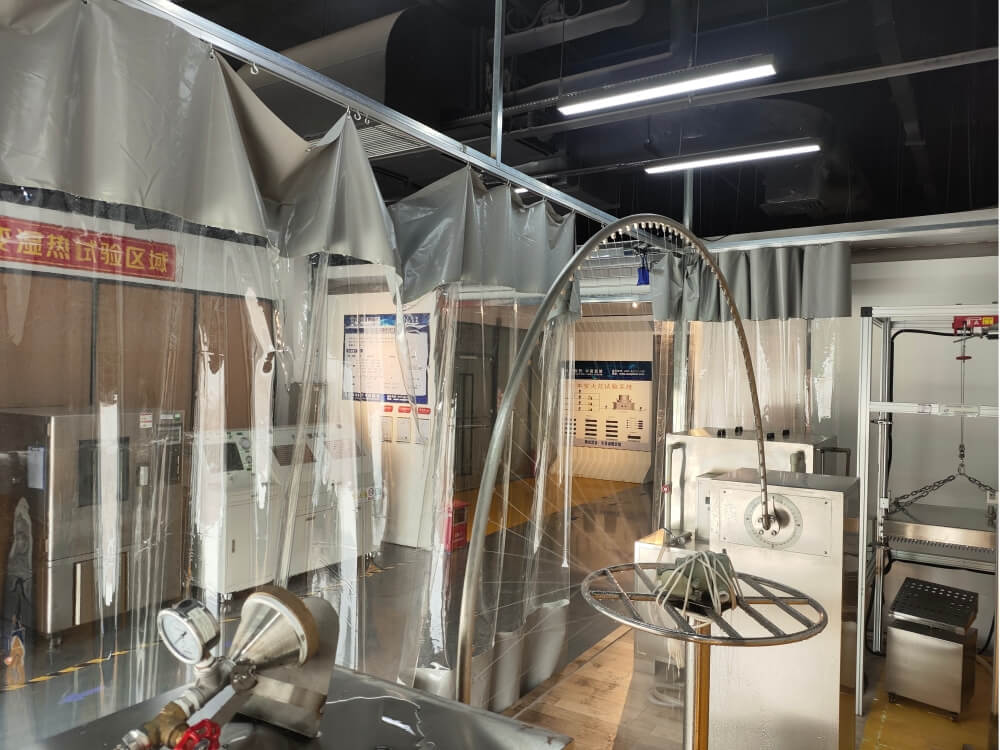

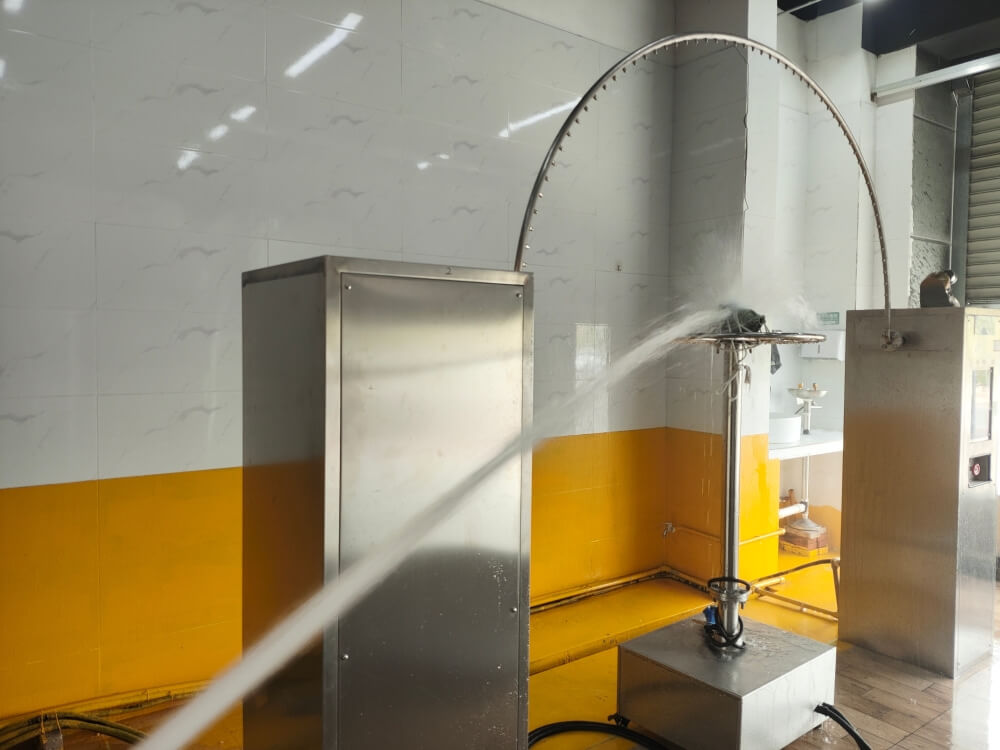

上圖為IP中的防水試驗照片，就是通過各種不同的設備來模擬真實環境，并且符合GBT4208標準中的規定，從而達到檢測設備防水性能。灣際盛鼎目前能夠支持的最高IP等級為IP67，有需要委托測試的朋友可以在頁面末尾留言并備注，或者直接找到官網(m.pc-pa.com)上的聯系方式，聯系我們的董事長了解詳細情況。

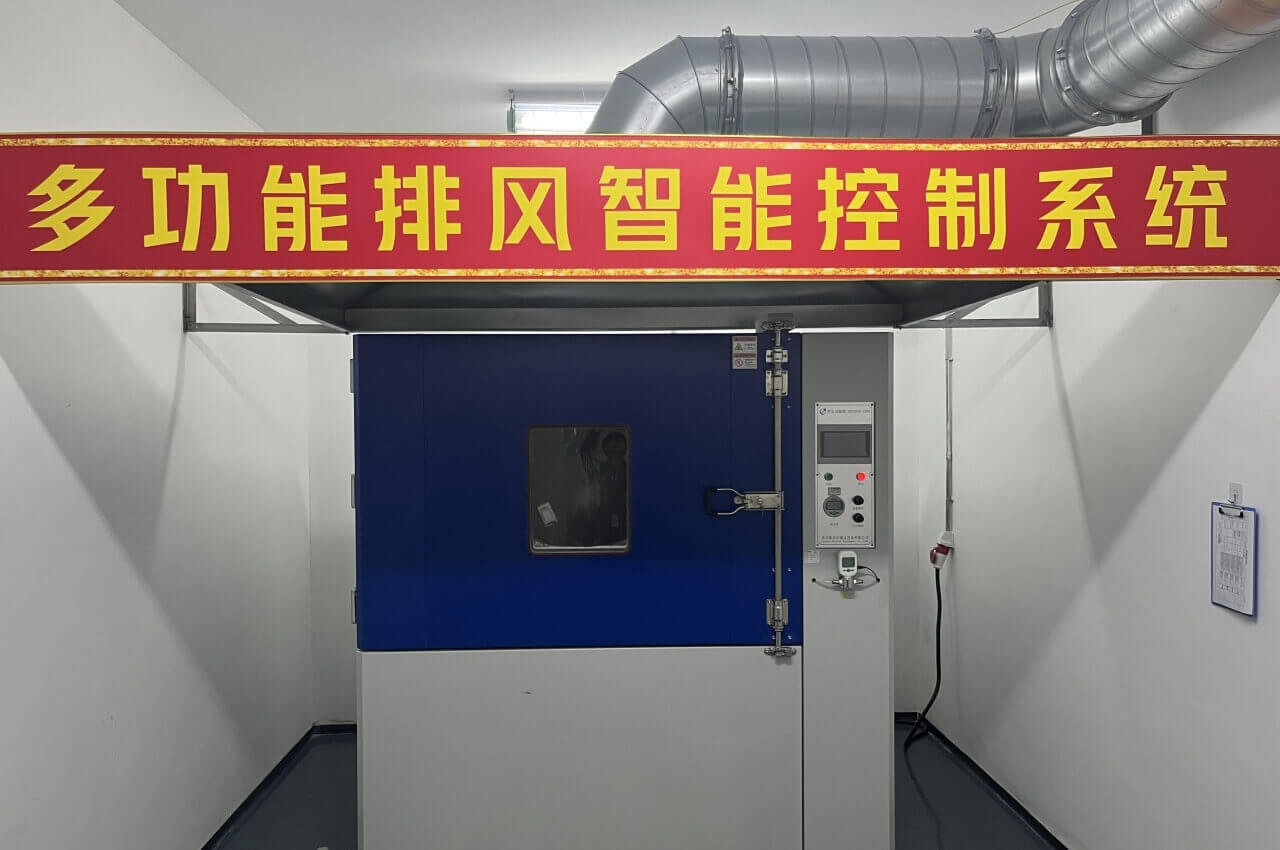

上圖是檢測IP性能中的防塵功能，同樣也是模擬不同IP防塵等級所對應的粉塵環境，檢測設備的防塵性能。

廣東灣際盛鼎檢測技術有限公司，擁有大型防爆實驗室，內置大量防爆檢測相關儀器設備，包括IP防塵防水測試系統，并且我們還擁有CMA和CNAS雙C資質，還可以提供設備的設計和整改等技術支持，詳情可在下方留言，會有工作人員在12小時之內回復您。
