在工業現場爆炸性危險環境中，為增加儀表負載能力，保證連接同一信號的儀表之間互不干擾，提高電氣安全性能，不但需要兩線制傳輸，既提供配電電源又有信號隔離功能，同時還需要具有本安防爆的性能，通常使用安全柵等關聯設備，通過限流限壓，把危險場所儀表的能量限制在安全范圍內。
依據SH/T 3081標準，采用安全柵的本質安全系統接地應注意以下幾點要求
- 采用隔離式安全柵的本質安全系統可不接地；
- 采用齊納式安全柵的本質安全系統應接到工作接地；
- 齊納式安全柵的本安系統接地與儀表信號回路接地不應分開；
- 齊納式安全柵的接地匯流排(或接地導軌)應與直流電源的負端相連接；
- 機柜內齊納式安全柵的接地匯流排應接到本機柜的工作接地匯流排，再經接地干線接到工作接地匯總板；
- 齊納式安全柵各匯流排至工作接地匯總板之間的接地連接導線、接有齊納式安全柵的工作接地匯總板與總接地板之間的接地連接導線均直分別采用兩根單獨的導線。

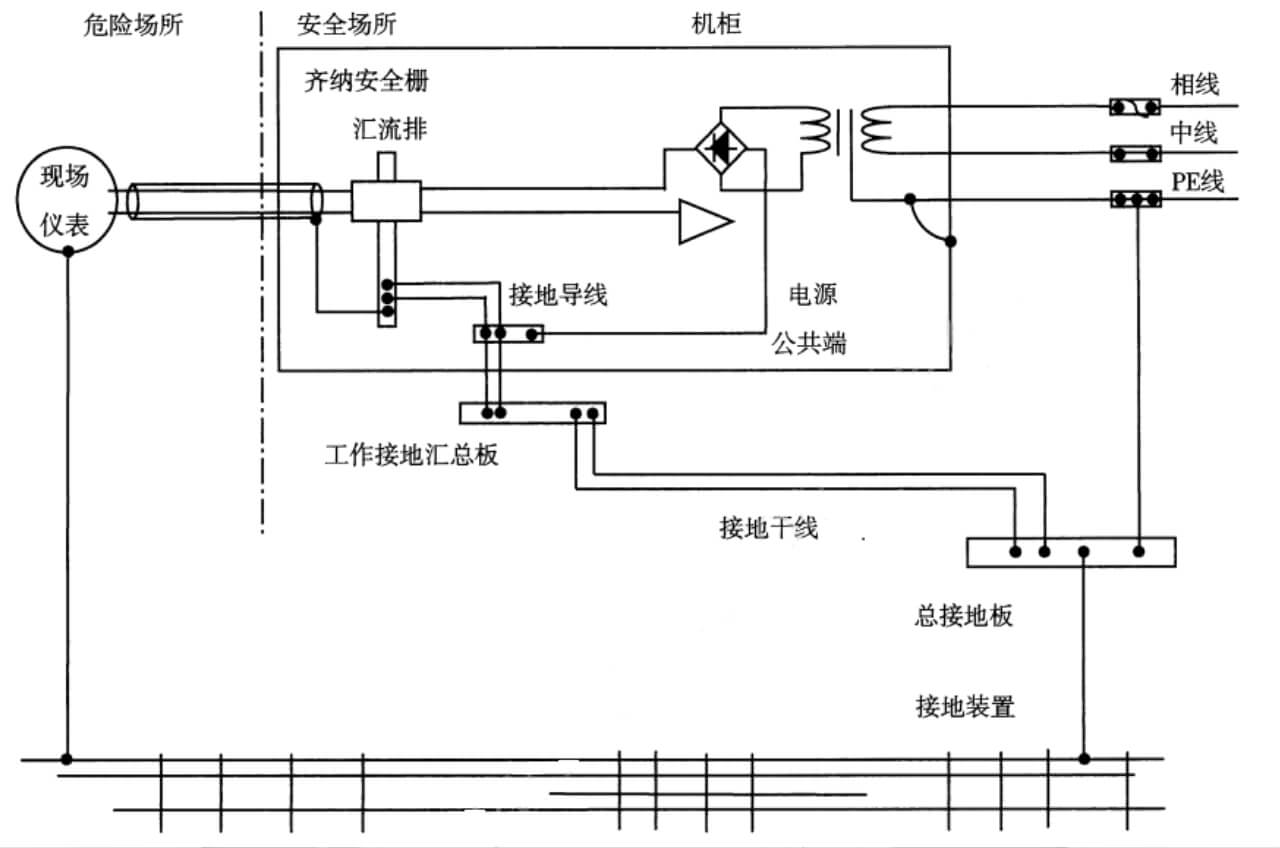

上述接地連接見圖1，參考標準SH/T 3081。
圖1
在現場防爆檢查中，此項是必不可少上的，因此企業工廠應該重視，安全無小事。
