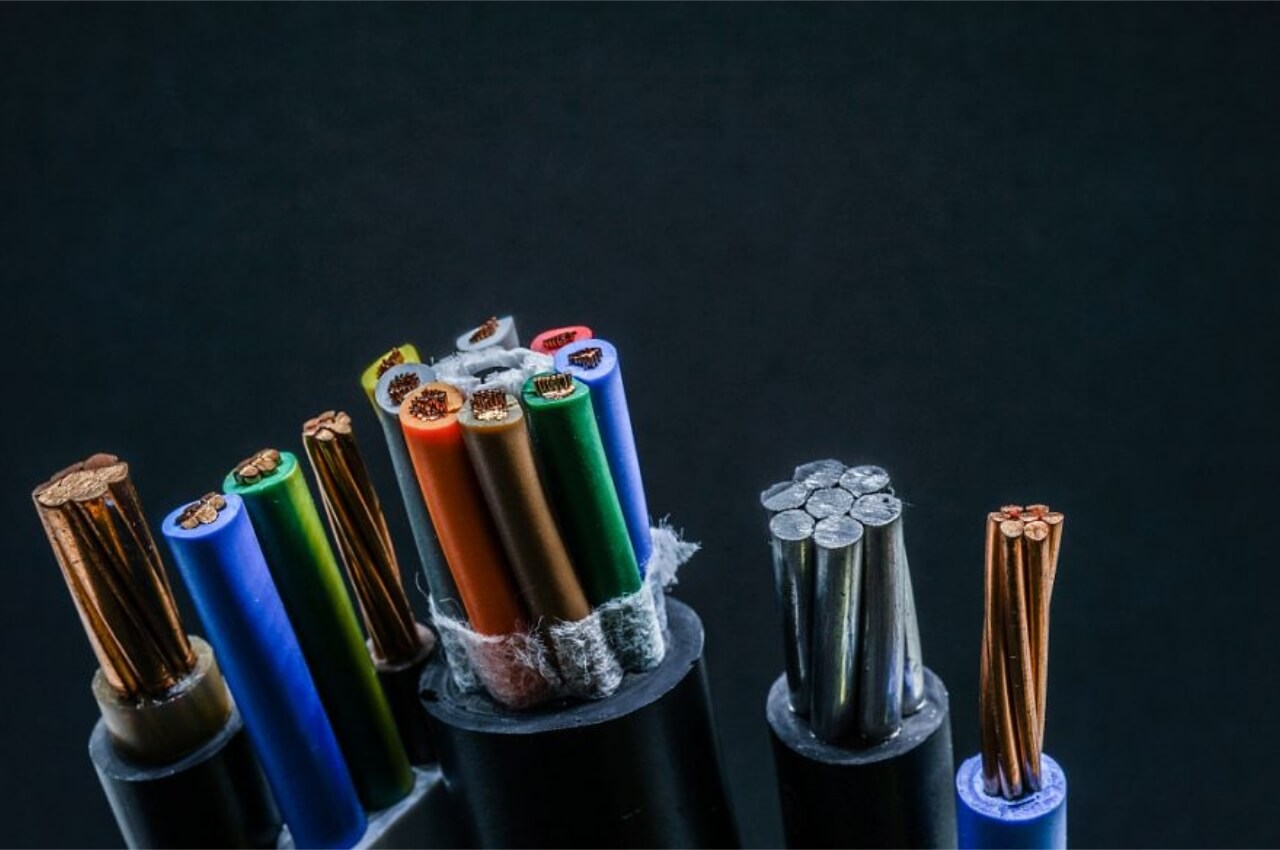

在爆炸危險環境中使用的電氣設備都要符合相應的設計選型標準，在現場防爆檢查中屬于重點檢查對象，當在眾多的設計文件和現場實物中見到“YJV-0.6/1kV”和“ZR-YJY23-0.6/1kV”這些編號時，你可能會想“這是What”？今天就跟大家介紹電纜的命名規則，讓編號來告訴你選型對了么!

在爆炸危險場所我們選用的防爆電氣設備要根據爆炸危險區域的等級和爆炸危險物質的類別、級別和組別選型，并且要安全可靠、經濟合理。在設計之時不同的供電、控制系統決定了所選用的電纜型號規格，導致在防爆電氣設備安裝使用過程中所用的引入裝置不同，如果選用的電纜和所配接的引入裝置不匹配，則會造成防爆設備的功能失效。

在爆炸危險場所我們可以使用的電纜有：普通橡膠護套軟電纜、普通氯丁護套軟電纜、加厚橡膠護套軟電纜、與加厚橡膠護套軟電纜絕緣耐壓相當的塑料護套軟電纜等，但在實際情況中為防止外來機械損傷、腐蝕或化學影響，以及高溫作用，應采取保護措施。例如，可使用鎧裝電纜、屏蔽線、無縫鋁護套線、礦物絕緣金屬護套或半剛性護套電纜等。

現在讓我們認識一下這些編號！首先認識一下電纜型號的組成和排列順序，如下圖所示：

1-4項用拼音字母表示，高分子材料用英文名的第1位字母表示，每項可以是1-2個字母；第5-6項是數字。

1.燃燒特性：ZR-阻燃型、NH-耐火型、ZA-A級阻燃、ZB-B級阻燃、ZC-C級阻燃

2.絕緣：V-聚氯乙烯、YJ-交聯聚乙烯、E-乙丙橡膠、EY-硬乙丙橡膠

3.導體：T-第1種和第2種銅導體（可省略）；L-鋁導體、R-第5種銅導體

4.護層：V-聚氯乙烯護套、Y-聚乙烯或聚烯烴護套、F-彈性護套、Q-鉛套

注1：護層代號寶庫奧內襯層和隔離套等。

注2：彈性體護套包括氯丁橡膠、氯磺化聚乙烯或類似聚合物為基的護套混合料。

5.鎧裝：2-雙鋼帶、3-細圓鋼絲、4-粗圓鋼絲、6-（雙）非磁性金屬帶、7-非磁性金屬絲

注1：非磁性金屬帶包括非磁性不銹鋼帶、鋁或鋁合金帶等。

注2：非磁性金屬絲包括非磁性不銹鋼絲、銅絲或鍍錫銅合金絲、鋁或鋁合金絲等。

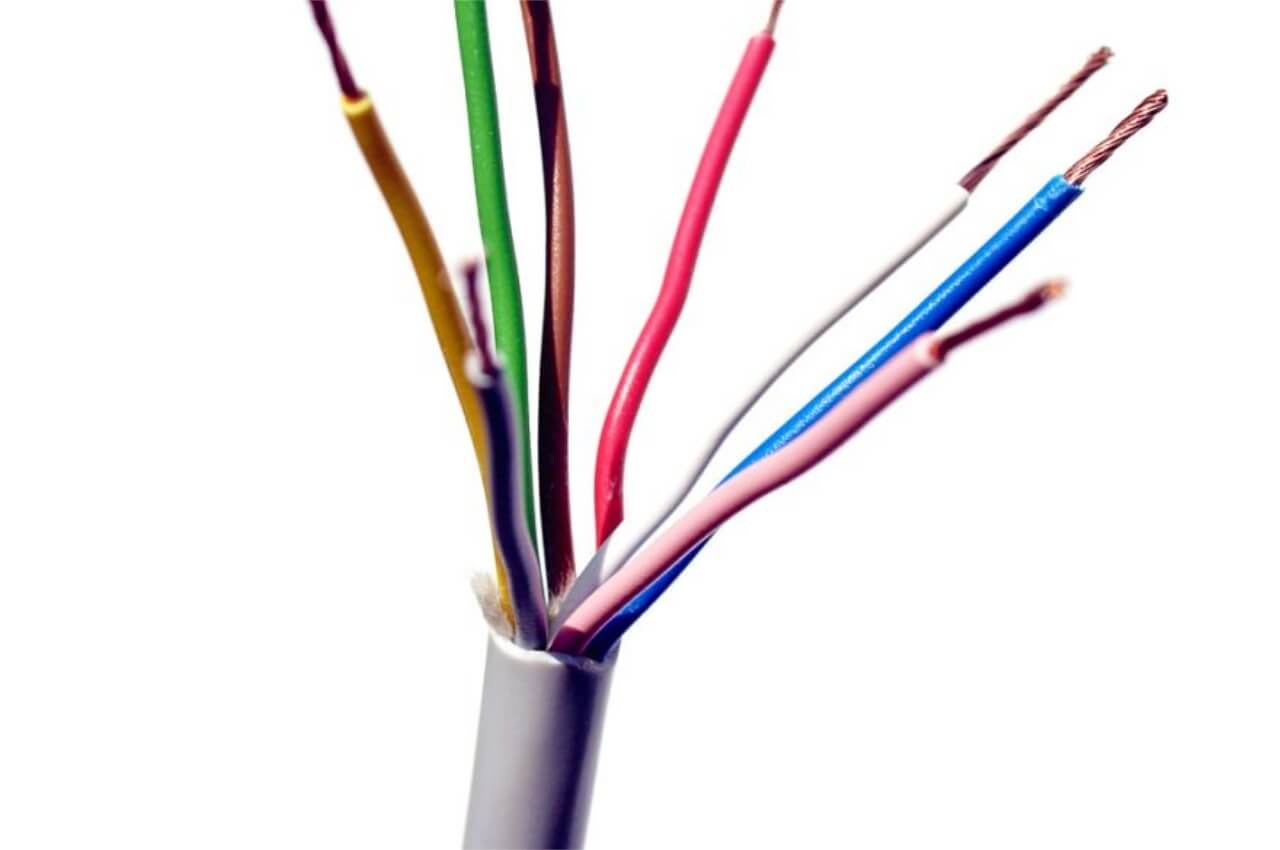

6.外護套：2-聚氯乙烯外護套；3-聚乙烯或聚烯烴外護套；4-彈性外護套

注：彈性外體護套包括氯丁橡膠、氯磺化聚乙烯或類似聚合物為基的護套混合料。

那我們現在就練一練，比如：

例1：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電纜，額定電壓為0.6/1Kv，3+1芯，標稱截面積95mm²,中性線截面積50mm²。

表示為：YJV22-06/1 ?3X95+1X50 ?GB/T12706.1-2020

例2：鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓為0.6/1Kv，4芯，標稱截面積240mm²。

表示為：YJLV22-06/1 ?4X240 ?GB/T12706.1-2020

例3：銅芯聚氯乙烯絕緣聚氯乙烯護套軟電力電纜，第5種銅導體，額定電壓為0.6/1Kv, 5芯，標稱截面積70mm²。

表示為：VRV-06/1 ?5X70 ?GB/T12706.1-2020

參見標準GB/T12706.1-2020

那現在我們就可以根據命名方法和代碼看懂設計文件所表示的含義了，并且可以對現場到貨的符合性和引入裝置的選擇做出正確的判斷，小伙伴學會記住了嗎？沒記住那就收藏吧！
