增安型通用接線箱進行防爆檢測試驗時，制造商應向檢驗機構提供試驗樣品及圖紙、企標、使用說明書、絕緣材料物性表等相關送檢資料，以下分別是用最大耗散功率法和規定布置法表征增安型通用接線箱額定值的具體送檢要求。

一、最大耗散功率法

1.送檢資料

應明確適用接線端子的制造商、型號規格、擰緊力矩、適用導線的型號規格、每個端子安裝導線數量等。

2.試驗樣品

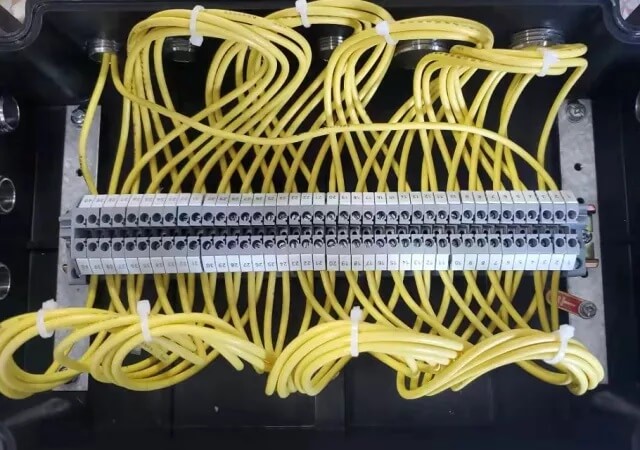

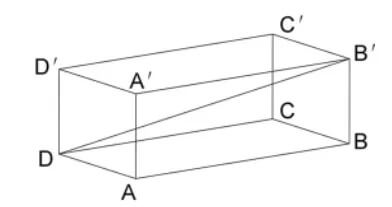

制造商應提供裝入“最不利狀態”接線端子的相應接線箱，每種尺寸的接線箱均應提供。外殼內部接線端子用導線串聯，串接接線端子的導線長度應為外殼內部三維對角線的長度(如圖1)，并且內部導線應每6根綁扎成束(如圖2)。

端子的“最不利狀態”指出現最高溫升時的狀態，需經檢驗機構確認。

二、規定布置法

作為最大耗散功率法的可替代方法。

1.送檢資料

應包含以下與接線箱相關的參數：

• 導線長度(基于接線箱的三維對角線);
• 導線橫截面積;
• 端子尺寸;
• 允許的導線/端子數量;
• 最大導線/端子電流;
• 接線箱可利用的高度(金屬接線箱的可用高度需要考慮電氣間隙要求) ;
• 接線箱的材質(包含聚合物接線箱的顏色和金屬接線箱的涂層)。

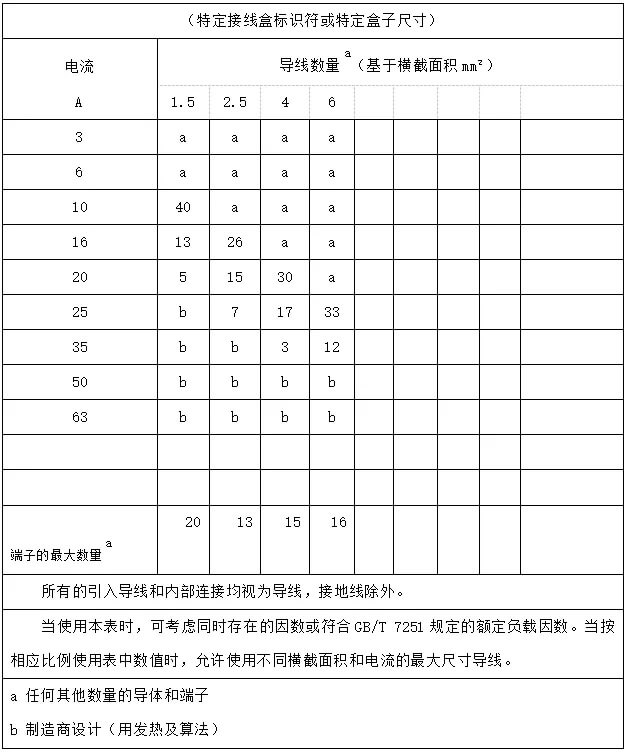

如果上述參數可能有多個組合，制造商可以參考圖3示意的方法制作“參數表”。每個接線箱應提供單獨的表格。

2.試驗樣品

制造商應提供每個尺寸接線箱，接線箱應按照“參數表”規定裝入每種規格的最大數量的接線端子，用規定的導線將端子串聯在一起。
