隔爆型電機外殼通常采用螺栓緊固和連接，GB3836.1-2010及GB3836.2-2010標準對緊固件的性能、安裝結構、螺紋嚙合等方面作出了相應規定，設計時需注意以下幾點要求，也是防爆檢測時至關重要的一點。

特殊緊固件

GB3836.2-2010第11.1條規定，從外側裝配隔爆外殼部件所需的緊固件應符合GB3836.1-2010要求的特殊緊固件。按GB3836.1-2010第9.2條規定，電機的端蓋、接線盒蓋、軸承外蓋等外殼零件的緊固件應符合GB/T5782、GB/T5783、GB/T70.1標準的要求，即應選取外六角螺栓或內六角螺釘。

在隔爆外殼內產生爆炸時，緊固件會承受一定的爆炸壓力，其機械強度對隔爆性能保持起到重要作用。所以，在電機及接線盒等裝配圖中，端蓋、接線盒蓋、軸承外蓋、接線盒座及安裝板等零件的緊固件須標注機械性能等級，同時應保證緊固件與螺孔有效嚙合深度應至少等于緊固件螺紋的外徑。通過隔爆性能試驗后，緊固件在設備制造、安裝及維修過程中應保證緊固件規格、數量應與備案文件一致，性能等級不低于備案文件規定。

大家也可以參考正壓型防爆電機的結構設計要點，與隔爆型電機的外殼緊固件設計類似。

緊固件通孔

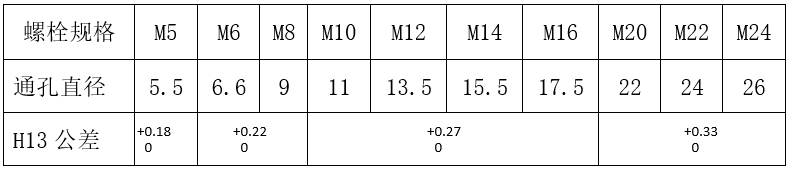

按GB3836.1-2010第9.3.2條及GB3836.2-2010第5.2.4條的備注規定，電機的端蓋、接線盒蓋、軸承外蓋、接線盒座、安裝板等零件的緊固件通孔的允許間隙按照GB/T5277-1985不大于H13的中等公差。即緊固件安裝通孔直徑尺寸按中等裝配選取，公差等級為H13。常用螺栓安裝通孔直徑及公差數值見下表（單位mm）。

螺紋不透孔

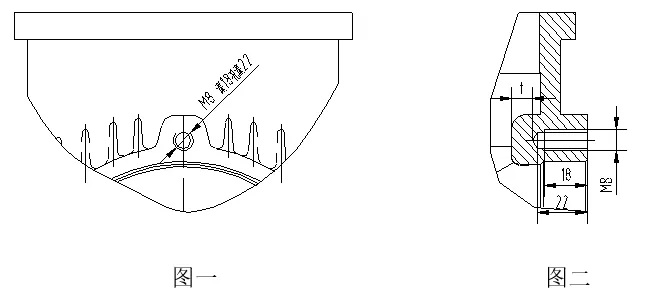

1.螺紋兩種標注方法如下圖所示

2.螺紋孔不得穿透隔爆外殼壁，隔爆外殼壁的剩余厚度t應至少是螺栓直徑的三分之一，最小為3mm。需注意的是t應為螺紋孔尖角處的剩余壁厚，而不是總壁厚減去孔深得到的尺寸。

3.當螺栓不帶墊圈被完全擰入到隔爆外殼壁的盲孔中時，在孔的底部應至少保留一整扣的螺紋裕量。

I類電機特殊要求

由于I類煤礦用隔爆型電氣設備的緊固件頭在正常使用中易受機械損壞而使防爆型式失效，故設備外露緊固件其頭部應采取護圈或沉孔保護措施。例如YB3電機軸伸端端蓋、外蓋、接線盒蓋及接線盒斗緊固螺栓，而風扇端端蓋、外蓋緊固螺栓因有風扇罩遮蓋已得到設備結構內在保護，不用再附加其他保護措施。同理，YBS法蘭安裝電機，其隔爆面緊固件位于安裝腔內，也不用附加其他保護措施。

護圈及沉孔高度應不低于螺栓頭加上彈簧墊圈的高度。在易堆積煤塵場所用電氣設備，為便于清理，護圈及沉孔可設置缺口，其開口中心角不得大于120度。
