本質安全型也叫本安型，是防爆型式中比較常見的一種，有很多的人不知道本安型充電電池組外部觸點的保護措施，甚至是生產廠家都不一定完全明白，所以盛鼎防爆檢測中心就這一問題專門做一期講解，供大家學習和參考。

對于本質安全型帶外部充電觸點的電池或電池組組件，任何一對觸點偶然發生短路時，應采取措施防止短路或單體電池和電池組向觸點釋放足以點燃的能量。通常采取以下兩種方案之一進行。

方案一：設備外殼防護等級應滿足不低于IP30的防護要求，并在設備上標寫警告語：“有爆炸性氣體時請勿打開”。充電觸點之間的分隔間距應考慮電池的最高開路電壓，并符合GB 3836.4-2010中6.3的要求。

方案二：在充電觸點后端設置阻塞二極管或串聯可靠電阻。“ia”等級應串聯三只二極管，“ib”等級串聯兩只二極管，“ic”等級串聯一只二極管。應注意使用專用充電器給電池組充電，防止二極管或電阻在充電過程中承受過高電壓或電流。

以串聯阻塞二極管進行分析：

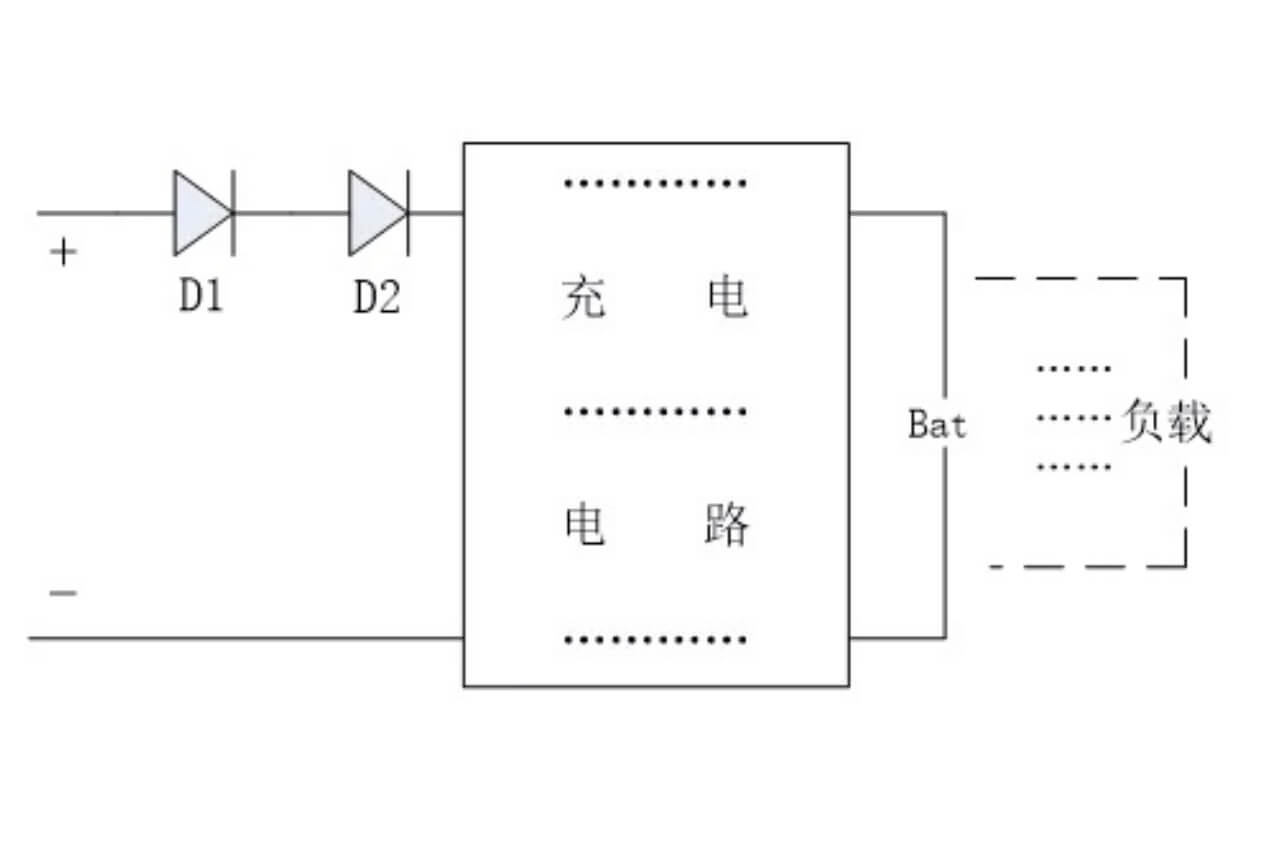

圖1為典型的充電電路。蓄電池額定電壓3.7V，最高電壓4.2V，產品為ib保護等級。串聯兩個型號為1N4002的阻塞二極管D1，D2。D1，D2的最高反向電壓為100V。二極管的反向漏電流很小，符合本質安全要求。
