非金屬材料在防爆設備中經常用到，如隔爆、本安等防爆型式設備，由于多數非金屬外殼屬于絕緣物體，因此在其表面容易產生靜電聚集，由此可引發靜電放電火花，就可能點燃周圍的爆炸性氣體，因此一般會在非金屬材料內加入抗靜電劑，增加非金屬材料外殼的導靜電能力。

在防爆檢測中，對爆炸性氣體環境中使用的電氣設備，尤其是非金屬外殼防靜電積聚的要求很高。

1、GB3836.1-2010第7.4條中規定爆炸性氣體環境用電氣設備非金屬外殼防止靜電電荷積聚的措施，推薦滿足以下之一。

a.選擇按照GB3836.1-2010第26.13條測量的表面絕緣電阻不大于109Ω的材料制造外殼。

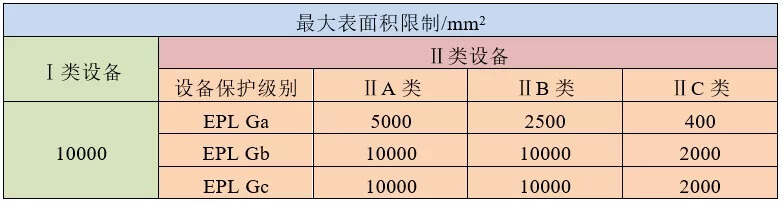

b.限制外殼非金屬部件的表面積，見圖1。

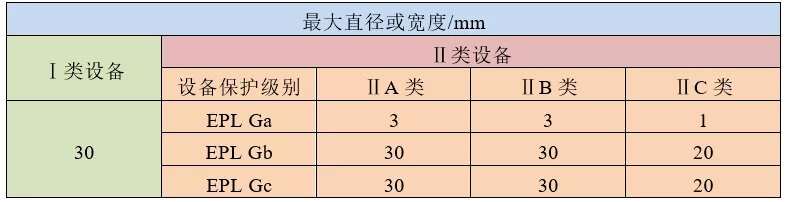

c.限制長條形部件的直徑和寬度，見圖2。

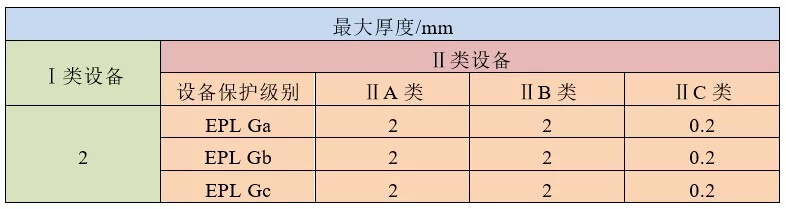

d.金屬外殼表面涂覆的非金屬層厚度不超過圖3規定值。

e.如果產品滿足以上要求的情況下，是可以免做非金屬材料外殼表面電阻測定。另外對于擬用于固定安裝的電氣設備，設備的安裝應重點考慮避免靜電放電危險的預防措施可成為設備安裝需考慮的因素或設備安裝過程中的要素。在這種情況下，設備應按照29.2項e)標志“X”，并在文件中上應提供必要的信息以確保設備的靜電放電危險降至最小。如果適用，設備還應按29.11項g)的規定設置靜電電荷警告牌。

(注：宜慎重選擇使用警告牌方式對靜電火花危險的控制。在許多工業應用中，尤其是煤礦井下，警告牌因煤塵的堆積極有可能難以辨認，如果警告牌上有粉塵堆積，清理警告牌時可能導致靜電放電。)

2、非金屬材料外殼部件的表面電阻測定介紹

需按照GB3836.1-2010第26.13進行試驗。

a.試驗在環境溫度為(23±2)℃，相對濕度為(50±5)%下進行，若樣品零件尺寸允許則在零件上進行，或在面積至少為150×60(mm)的矩形試件上進行。

b.試驗方法：

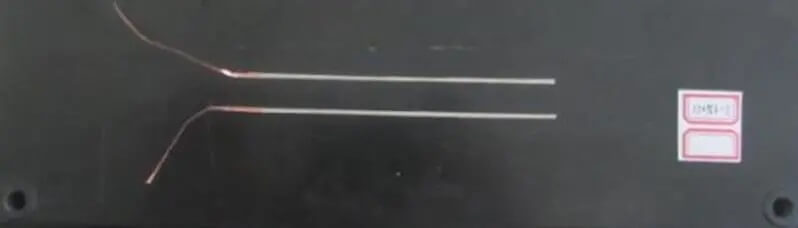

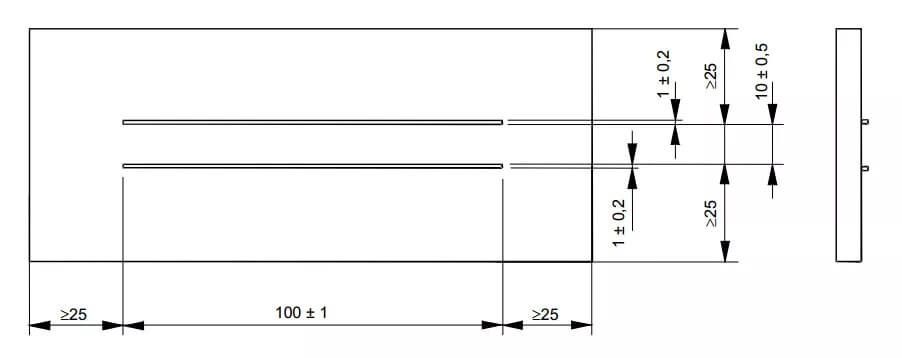

• 將試件表面處理干凈，用導電漆按照圖1的方式涂兩條平行的電極;
• 待導電漆固化以后，用蒸餾水擦凈，然后用異丙基乙醇清洗，在干燥前再用蒸餾水清洗。置于規定的環境條件下24h;
• 打開絕緣電阻測試儀電源開關，向電極施加(500±10)V的直流電壓，歷時65s。
• 記錄測量結果。

c.以上是非金屬材料外殼部件的表面電阻測定的方法，經測量若結果小于109Ω，則符合要求。

參考標準：

[1] GB 3836.4-2010《爆炸性環境 第4部分：由本質安全型“i”保護的設備》

[2] GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》
