相信大家對防爆電機并不陌生,幾乎所有的電機在相關法規和標準的要求下,都是屬于防爆電氣設備,也就是在進入市場之前就需要進行防爆檢測認證。要是正壓型防爆電機的話,在座的各位可能都有點犯迷糊,下面一起來看看該電機在結構設計時都有哪些要求。

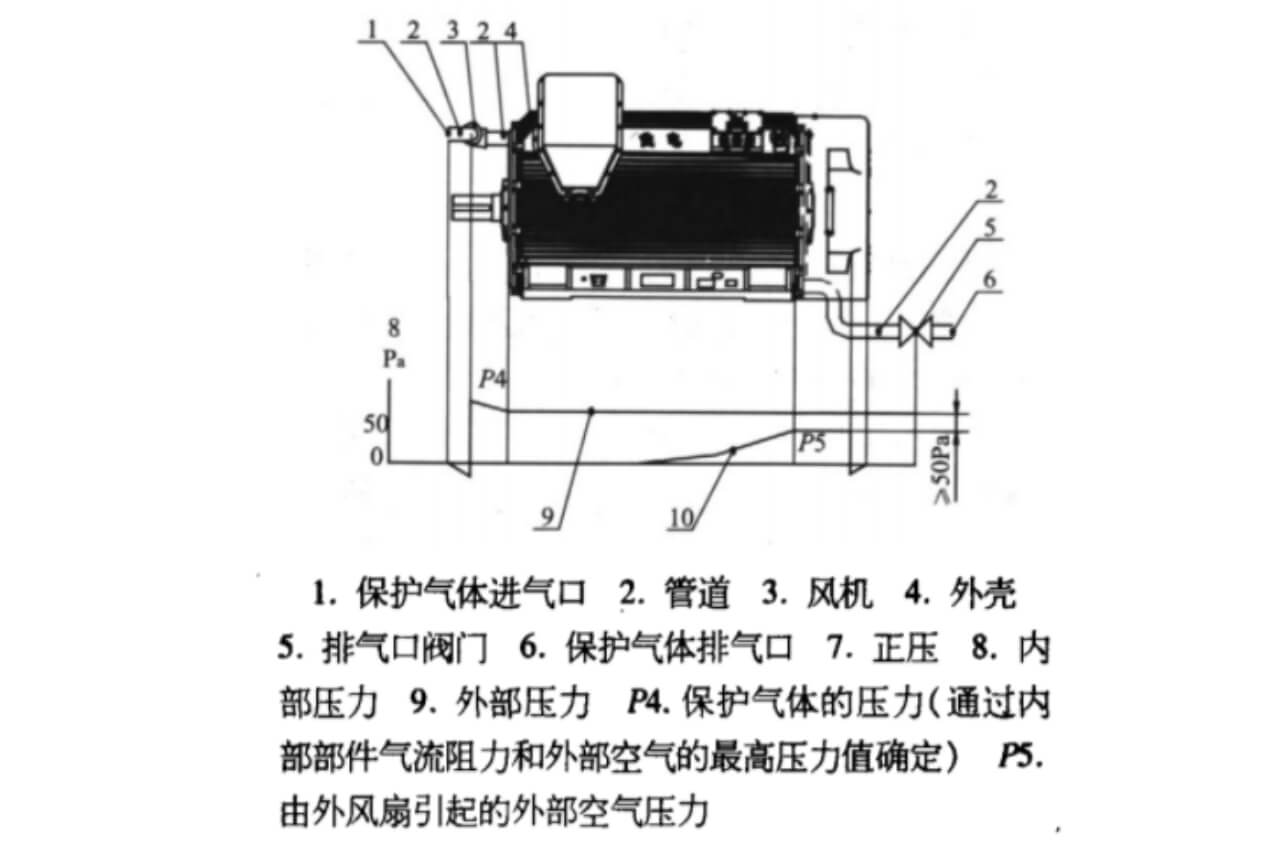

正壓型防爆是指用保持外殼內部保護氣體的壓力高于外部大氣壓力,防止外部爆炸性氣體進入設備內部的方法,這樣既可避免設備內部元器件接觸可燃性氣體(或液體、粉塵、纖維等)。該防爆型式在大型防爆電機中被廣泛應用,具有結構簡單、成本低廉、安全可靠等優勢。按供氣情況,可分為正壓通風型和正壓補償型兩種。

1. 外殼及管道強度
防爆電機外殼及風路管道宜為金屬材質,具有抵抗外部意外沖擊的機械強度。要能承受供給保護氣體的送風機/壓縮氣源正常運轉時,在防爆電機外殼上產生的最大正壓的1.5倍的壓力或高于200Pa的壓力。
2. 外殼的進氣與排氣
正壓型防爆電機應設置一個或幾個與進出風管道相連的進排氣口,正壓補償性設備應的排氣口有密封功能,潔凈空氣或惰性氣體可以順暢地從電機腔體內流過,以能滿足進行充分換氣的要求。
3. 火花和顆粒擋板
正壓型防爆電機外殼和保護氣體用的管道應安裝火花和顆粒擋板,防止熾熱顆粒吹入危險場所。
4. 外殼防護等級
正壓型防爆電機的外殼防護等級最低為IP4X,其中帶報警的pz型設備可以低至IP3X。防止水進入防爆電機外殼內部及電機外殼內部的火花或熾熱的微粒吹出。
5. 保護裝置和聯鎖機構
為保證正壓型防爆電機的防爆性能,必須有可靠的作為保持正壓的保護裝置和聯鎖機構,以實現在外殼壓力低于最低壓力時及時作出報警或停機動作。保護裝置和聯鎖機構的本身不能引起爆炸或者安裝在危險場所以外。
