低壓隔爆型電機相信各位都有了解，但是在防爆檢測中，對于它的一個隔爆結合面的設計卻要求極為嚴格，如果不是檢測行業的專業工程師，很少有人知道這個。今天盛鼎檢測就為大家科普一下關于低壓隔爆型電機隔爆接合面設計的注意事項，供大家學習和參考。

隔爆型電機在結構設計上與一般的電器設備有著明顯區別，在正常運轉時要保證定、轉子氣隙均勻，轉軸接合面要保證無摩擦。所以，低壓隔爆型電機隔爆接合面的結構和參數設計除應符合GB3836.2-2010標準第5章的規定以外，零部件的配合還應滿足以下要求。說句題外話，其實基本上所有的防爆電氣產品，都有不同的特點，詳情請參考《防爆產品的特點》

低壓隔爆型電機隔爆接合面設計注意事項

端蓋與機座

端蓋與機座為止口隔爆接合面，通常設計成端蓋止口根部與機座過渡配合，配合公差為H8/js7。端蓋過渡配合面長度根據端蓋止口的長度按5～10mm選取，其余止口隔爆面尺寸公差的上偏差為過渡面公差的下偏差。

軸承

端蓋與軸承外徑配合的尺寸公差為H6，轉軸與軸承內徑配合的尺寸公差為k5。

轉軸

轉軸與端蓋或內蓋形成圓筒隔爆接合面，其無摩擦最小徑向間隙k不小于0.05。根據計算經驗，k一般為最小間隙的三分之一，即圓筒隔爆接合面的最小設計間隙不小于0.15。

除以上需要關注的內容外，在設計時還應考慮零部件各部位之間的形位公差，既要符合防爆設計的標準，又要保障能夠順利通過防爆檢測認證，要知道你設計得再好，如果不能夠通過防爆認證的話，一切都等于零。

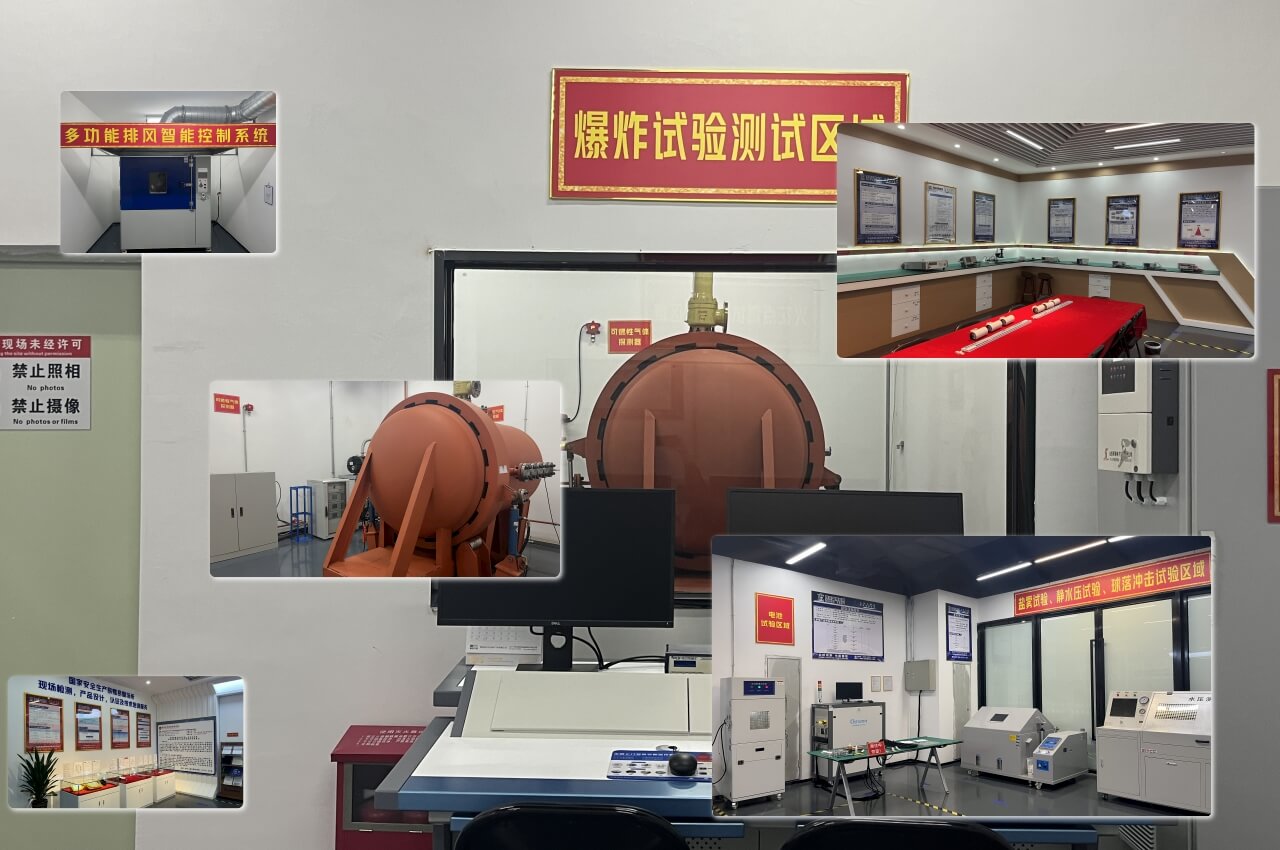

對了，除了關于防爆設計以外，如果大家需要對防爆產品進行防爆認證的話，可以找盛鼎防爆檢測中心，我們擁有國內華南地區首家民營防爆實驗室，是國內電氣產品防爆檢測示范教育基地，有任何需要?dú)g迎來電或在下方留言。
